수동체결기(HAND TOOL)

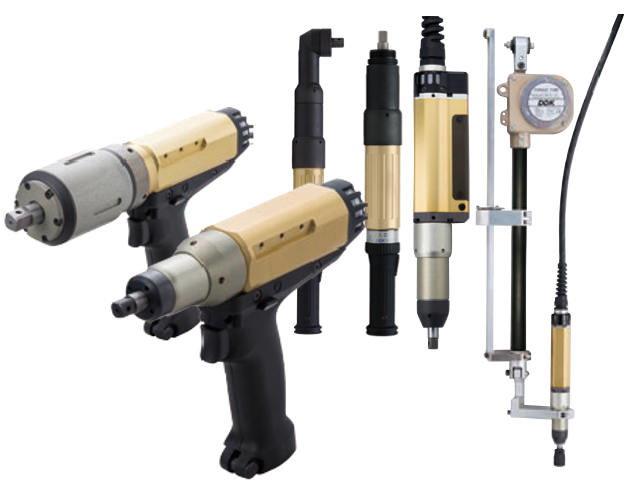

HFC-3000Ⅱ HAND TOOL SYSTEM


    HAND TOOL

HFC-3000lⅡ HAND NUTRUNNER

HAND TOOL SYSTEM CONTINUES TO EVOLVE


변화되는 체결 공정에 적합한 수작업용 휴대형 체결  SYSTEM입니다.
소형 高성능 SERVO MOTOR를 탑재하여 휴대형 NUTRUNNER로 개발된  FLEXIBLE타입의 체결 솔루션으로,
한 단계 높은 수준의 체결 품질을 제안합니다.

주요 사양

TORQUE 정도FULL SCALE TORQUE 1/2~FULL SCALE TORQUE 범위 : 3σ/X[%] 5% 이내
FULL SCALE TORQUE 1/4~FULL SCALE TORQUE 범위 : 3σ/X[%] 6% 이내
각도 표시 최소 단위0.1도
TORQUE TRANSDUCER 정도 / 직선성±1% / ±0.5%
작업 요인(변수)64개의 프로그램(PARAMETER) 제어 가능. EPROM에 프로그램 저장.
배터리 교체 불필요.
체결 방법기본 제어 방식 : TORQUE 제어(TORQUE법) or ANGLE 제어(각도법)
TORQUE, 각도, 3구간 RATE 감시, 시간, 속도, 전체 회전수 판정 가능

특징

소형 高성능 SERVO MOTOR를 탑재하여, 수동형 NUTRUNNER로써 개발한 FLEXIBLE TYPE의 HAND TOOL로 高품질의 체결력을 구현할 수 있는 SYSTEM입니다.

1. 체결제어

  • TORQUE법 · 각도법으로 한 단계 위의 체결 제안
  • 작업자실수 방지 기능 : RATE, 각도, 시간, 회전수 판정으로 체결불량방지
  • TOOL의 흔들림을 검지하는 GYRO SENSOR 탑재, 안전성 고려
  • MOTOR PULSE에 의한 체결반력 저감
  • SEQUENCE 기능 탑재

2. CONTROLLER 정보

  • 체결 PARAMETER 수 : 32종류에서 64종류로 증가
  • CF CARD로 체결, GRAPH DATA 저장 가능(OPTION)
  • USER CONSOLE(PC SOFT)와의 통신에 변환기 불필요, LAN CABLE로 접속가능
  • 각종 Field bus(CC-LINK, Device-Net, Profi-Bus)로 PLC와 접속가능(OPTION)

3. TOOL

  • MOTOR부 : PERMANENT MAGNET MOTOR 채용 → 내진성·방유성 향상, COMPACT화 실현
  • PREAMP부 : TOOL 내부에 MODULE화 된 고정도의 TORQUE 신호 증폭 및 전송기능과 TOOL-ID 기능 탑재

4. 품질관리

  • TORQUE·각도·TORQUE RATE·시간감시 기능으로 WORK 이상 검출가능
  • 체결이상 발생시 LAMP 표시 및 부저 울림 기능 탑재
  • TOOL부, CONTROLLER부 이상 발생시 각각의 이상내용을 CODE로 출력, TROUBLE SHOOTING 가능

HFT TOOLS

Straight Type

ModelMax. Torque
[N.m]		Torque Range
[N.m]		Max. Speed
[rpm]		Length
[mm]		Weight
[kg]		Output Drive
Size [mm]
HFT-010M50-S1-20102.5~101,8003311.39.5 (3/8)
HFT-015M80-S1-20153.75~151,6003511.49.5 (3/8)
HFT-025M80-S1-20256.25~251,0003511.439.5 (3/8)
HFT-040M80-S-204010~406943511.439.5 (3/8)
HFT-055M120-S-205513.75~55861404.52.412.7 (1/2)
HFT-090M120-S-209022.5~90488417.52.712.7 (1/2)
HFT-130M120-S-2013032.5~130318417.52.712.7 (1/2)

Pistol Type

ModelMax. Torque
[N.m]		Torque Range
[N.m]		Max. Speed
[rpm]		Length
[mm]		Weight
[kg]		Output Drive
Size [mm]
HFT-015M50-P1153.8~151,1902181.19.5 (3/8)
HFT-030M120-P1307.5~301,5402601.89.5 (3/8)
HFT-035M80-P1358.8~357782421.379.5 (3/8)
HFT-035M80-P1-X358.8~357782421.379.5 (3/8)
HFT-050M120-P15012.5~508692601.89.5 (3/8)
HFT-060M80-P1-X6015~604612752.512.7 (1/2)
HFT-080M120-P18020~805702661.912.7 (1/2)
HFT-200M120-P120050~2002163173.319.0 (3/4)

Angle Type

ModelMax. Torque
[N.m]		Torque Range
[N.m]		Max. Speed
[rpm]		Length
[mm]		Weight
[kg]		Output Drive
Size [mm]
HFT-015M50-A1-20153.8~151,2153691.69.5 (3/8)
HFT-025M80-A1-20256.3~251,0703891.79.5 (3/8)
HFT-040M80-A1-204010~406484141.939.5 (3/8)
HFT-060M80-A-206015~604464141.9512.7 (1/2)
HFT-080M120-A-208020~80557459.8312.7 (1/2)
HFT-130M120-A-2013032.5~130316484.83.312.7 (1/2)
HFT-200M120-A-2020050~200206512.33.715.9 (5/8)
HFT-300M120-A-2030075~3001445866.219.0 (3/4)
